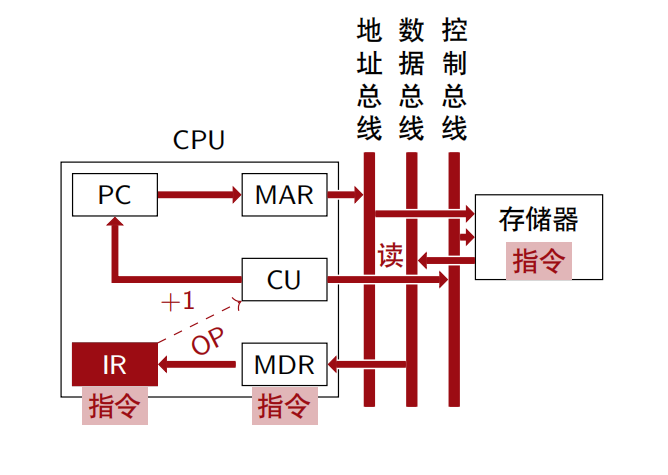

取指周期

• 现行指令地址送至存储器地址寄存器 PC → MAR

• 向主存发送读命令，启动主存做读操作 1 → R

• 将MAR（通过地址总线）所指的主存单元中的内容（指令）经数据总线读至MDR M(MAR) → MDR

• 将MDR中的内容送至IR MDR → IR

• 指令的操作码送至CU译码 OP(IR) → CU/OP(IR) → CU(ID)

• 形成下一条指令的地址 PC+1 → PC

间址周期

• 将指令的地址码部分（形式地址）送至存储器地址寄存器 Ad(IR) → MAR

• 向主存发送读命令，启动主存做读操作 1 → R

• 将MAR（通过地址总线）所指的主存单元中的内容（有效地址）经数据总线读至MDR M(MAR) → MDR

• 将有效地址送至指令寄存器的地址字段 MDR → Ad(IR) (替换指令实际地址，很多机器并不需要)

执行周期

非访存指令

1. 清除累加器指令CLA 该指令在执行阶段只完成清除累加器操作 0 → ACC

2. 累加器取反指令COM 该指令在执行阶段只完成累加器内容取反，结果送累加器操作

3. 算术右移一位指令SHR 该指令在执行阶段只完成累加器内容算术右移一位的操作 L(ACC) → R(ACC) ACC0 → ACC0（ACC的符号位不变）

4. 循环左移一位指令CSL 该指令在执行阶段只完成累加器内容循环左移一位的操作 R(ACC) → L(ACC), ACC0 → ACCn ACC 的最低位（ACC₀）移动到最高位（ACCₙ）的位置

5. 停机指令STP 计算机中有一个运行标志触发器G，当G=1时，表示机器运行，当G=0时表示停机 STP指令在执行阶段只需要将运行标志触发器置“0” 0 → G

访存指令

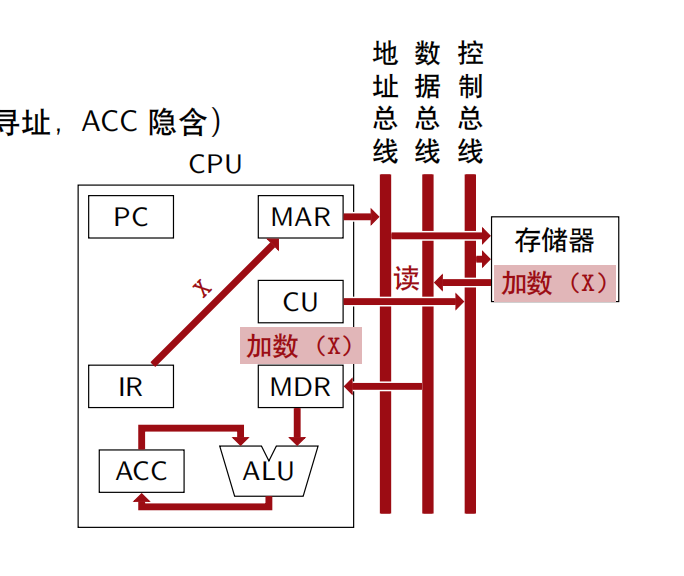

1. 加法指令 ADD X 完成操作：累加器内容与对应于主存X地址单元的内容相加，结果送累加器

• 将指令的地址码部分送至存储器地址寄存器 Ad(IR) → MAR

• 向主存发送读命令，启动主存做读操作 1 → R

• 将MAR（通过地址总线）所指的主存单元中的内容（操作数）经数据总线读至MDR内 M(MAR) → MDR

• 给ALU发送加命令，将ACC的内容和MDR的内容相加，结果存于ACC (ACC)+(MDR) → ACC 有的加法指令指定两个寄存器的内容相加 ADD AX,BX 该指令在执行阶段无须访存，只需完成 （AX）+（BX）→ AX

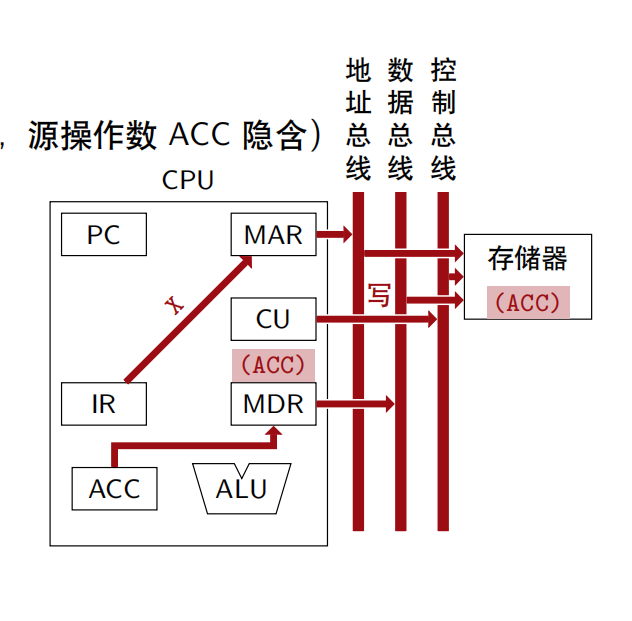

1. 存数指令 STA X 完成操作：在执行阶段需要将累加器ACC的内容存于主存的X地址单元

• 将指令的地址码部分送至存储器地址寄存器 Ad(IR) → MAR

• 向主存发写命令，启动主存做写操作 1 → W

• 将累加器内容送至MDR ACC → MDR

• 将MDR中的内容（通过数据总线）写入MAR（通过地址总线）所指的主存单元中 MDR → M(MAR)

1. 取数指令 LDA X 完成操作：该指令在执行阶段需要将主存X地址单元的内容取至累加器ACC中

• 将指令的地址码部分送至存储器地址寄存器 Ad(IR) → MAR

• 向主存发送读命令，启动主存做读操作 1 → R

• 将MAR（通过地址总线）所指的主存单元中的内容（操作数）经数据总线读至MDR内 M(MAR) → MDR

• 将MDR中的内容送至ACC MDR → ACC

转移类指令

1. 无条件转移指令 JMP X 完成操作：在执行阶段将指令的地址码部分X送至PC Ad(IR) → PC

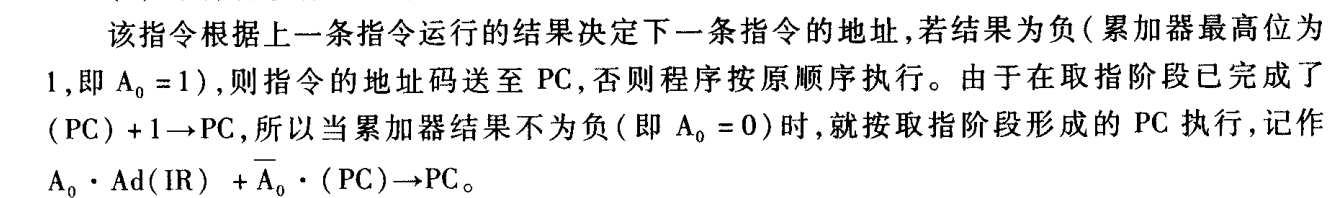

2. 条件转移指令（负则转） BAN X 完成操作：该指令根据上一条指令运行结果决定下一条指令的地址，若结果为负（累加器最高位为1，A0=1),则指令的地址码送至PC，否则程序按照原顺序执行

中断周期

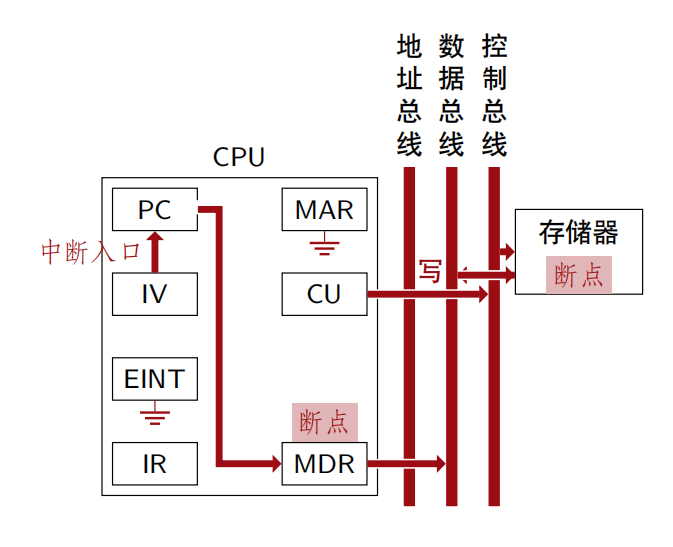

1. 假设程序断点存在主存的0地址单元，且采用硬件向量法寻找入口地址

• 将特定地址“0”送至存储器地址寄存器 0 → MAR

• 向主存发写命令，启动存储器作写操作 1 → W

• 将PC的内容（程序断点）送至MDR PC → MDR

• 将MDR中的内容（程序断点）通过数据总线写入MAR（通过地址总线）所指示的主存单元（0地址单元） MDR → M(MAR)

• 将向量地址形成部件输出送至PC，为下一条指令的取指周期做准备 向量地址 → PC

• 关中断，将允许中断触发器清零 0 → EINT

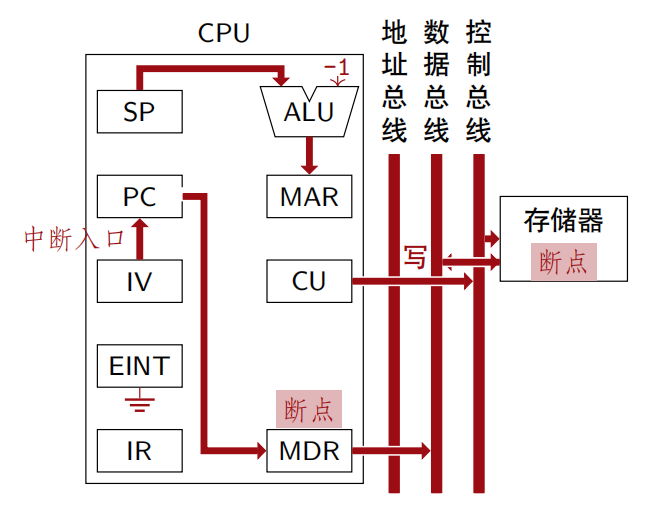

1. 程序断点入栈 进栈操作：先修改指针，后存入数据

• 将入栈后存入断点的地址送至存储器地址寄存器 (SP)-1 → MAR

• 向主存发写命令，启动存储器作写操作 1 → W

• 将PC的内容（程序断点）送至MDR PC → MDR

• 将MDR中的内容（程序断点）通过数据总线写入MAR（通过地址总线）所指示的主存单元（0地址单元） MDR → M(MAR)

• 将向量地址形成部件输出送至PC，为下一条指令的取指周期做准备 向量地址 → PC

• 关中断，将允许中断触发器清零 0 → EINT
