概述

发展概况

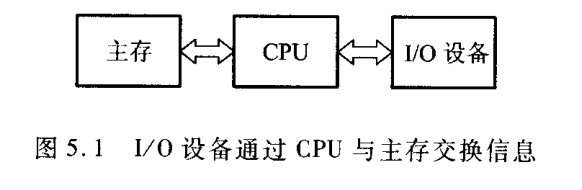

1. 早期阶段 早期I/O设备种类较少，I/O设备与主存交换信息都必须通过CPU I/O设备的特点：

• 每个I/O设备都必须配有一套独立的逻辑电路与CPU相连，用来实现I/O设备与主机之间的信息交换，线路十分散乱、庞杂

• CPU 和 I/O 设备串行工作，浪费时间

• 增添、撤减或更换I/O设备非常困难

1. 接口模块和DMA阶段 I/O设备通过接口模块与主机连接，计算机系统采用了总线结构 CPU和I/O设备可按并行方式工作，大大提高了CPU的工作效率

• 中断方式

• DMA方式

1. 具有通道结构的阶段

2. 具有 I/O 处理机的阶段

输入输出系统的组成

I/O软件

1. I/O指令 I/O指令是机器指令的一类，I/O指令应该能反映CPU与I/O设备交换信息的各种特点 I/O指令是CPU指令系统的一部分

• 反映对多台I/O设备的选择

• 在完成信息交换的过程中，对不同设备应该做哪些具体操作等 操作码字段：与其他指令的判别代码 命令码：体现I/O设备的具体操作

• 将数据从I/O设备输入主机

• 将数据从主机输入至I/O设备

• 状态测试

• 形成某些操作命令 设备码：多台I/O设备的选择码

• 相当于设备的地址，只有对繁多的I/O设备赋以不同的编号，才能准确选择某台设备与主机交换信息

1. 通道指令 对具有通道的I/O系统专门设置的指令 通道自身的指令 指明内容：

• 指明参与传送的数据组在主存中的首地址

• 需要传送的字节数或传送数据组的末地址

• 指明所选设备的设备码及完成某种操作的命令码

I/O硬件

I/O设备和主机的联系方式

I/O设备编址方式

• 统一编址：I/O地址看作存储器地址的一部分 $$ \begin{cases} 0000H-07FFH: \text{IO 设备地址}\\ 0800H-FFFFH:\text{内存地址} \end{cases} $$

• 不统一编址
• I/O地址和存储器地址是分开的，所有对I/O设备的访问必须有专门的I/O指令

设备寻址

传送方式

• 并行传送

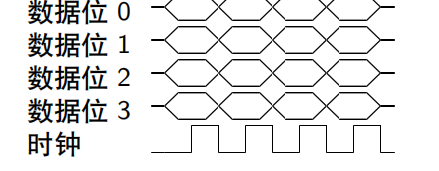

• 在同一瞬间，n位信息同时从CPU输出至I/O设备，或由I/O设备输入CPU
• 特点：传送速度较快，但要求数据线多

• 串行传送

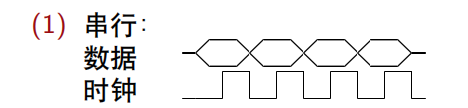

• 在同一瞬间只传送一位信息，在不同时刻连续逐位传送一串信息
• 特点：传送速度较慢，但只需一根数据线和一根地线
• 当I/O设备与主机距离很远时，采用串行传送较为合理

联络方式

• 立即响应方式
• 对于一些工作速度十分缓慢的I/O设备，当它们与CPU发生联系时，通常都以使其处于某种等待状态，只要CPU的I/O指令一到，它们便立即响应

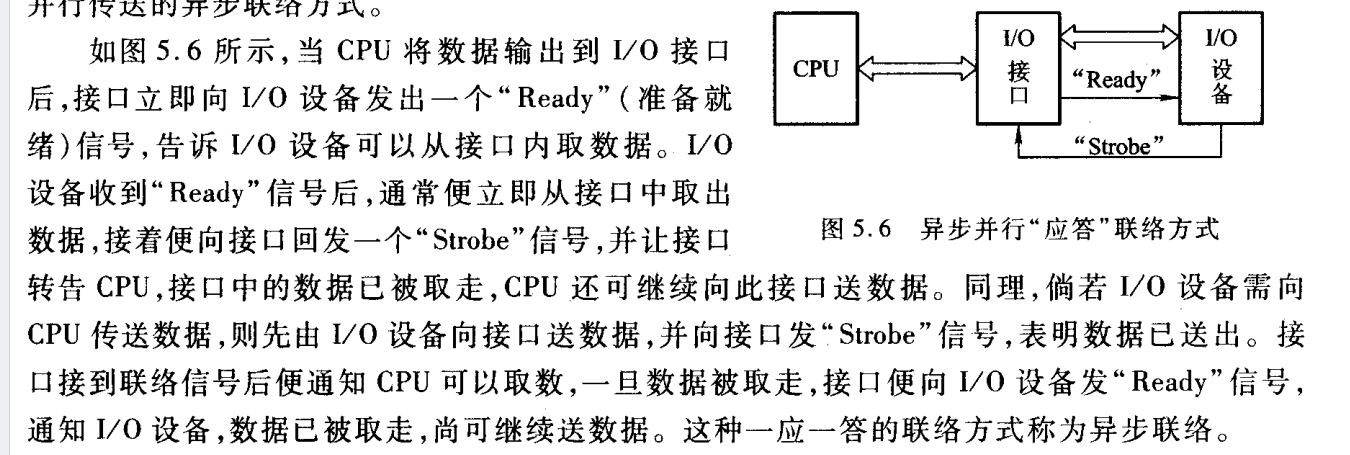

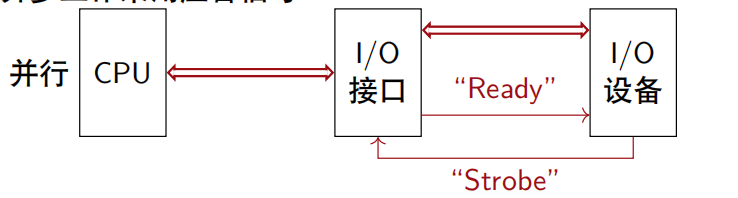

• 异步工作采用应答信号方式
• 当I/O设备与主机工作速度不匹配时，通常采用异步工作方式
• 具体执行过程

• 同步工作采用同步时标联络
• I/O设备与CPU的工作速度必须完全同步
• 这种联络互相之间还得配有专用电路，用以产生同步时标来控制同步工作

I/O设备与主机的连接方式

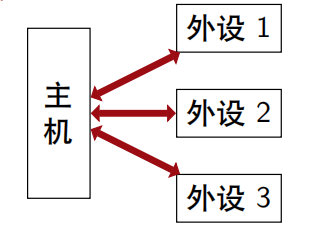

• 辐射式



• 每台设备都配有一套控制线路和一组信号线
• 不便于增删设备

• 总线式



• 通过一组总线（包括地址线、数据线、控制线等）将所有的I/O设备与主机连接
• 扩展方便，便于增删设备

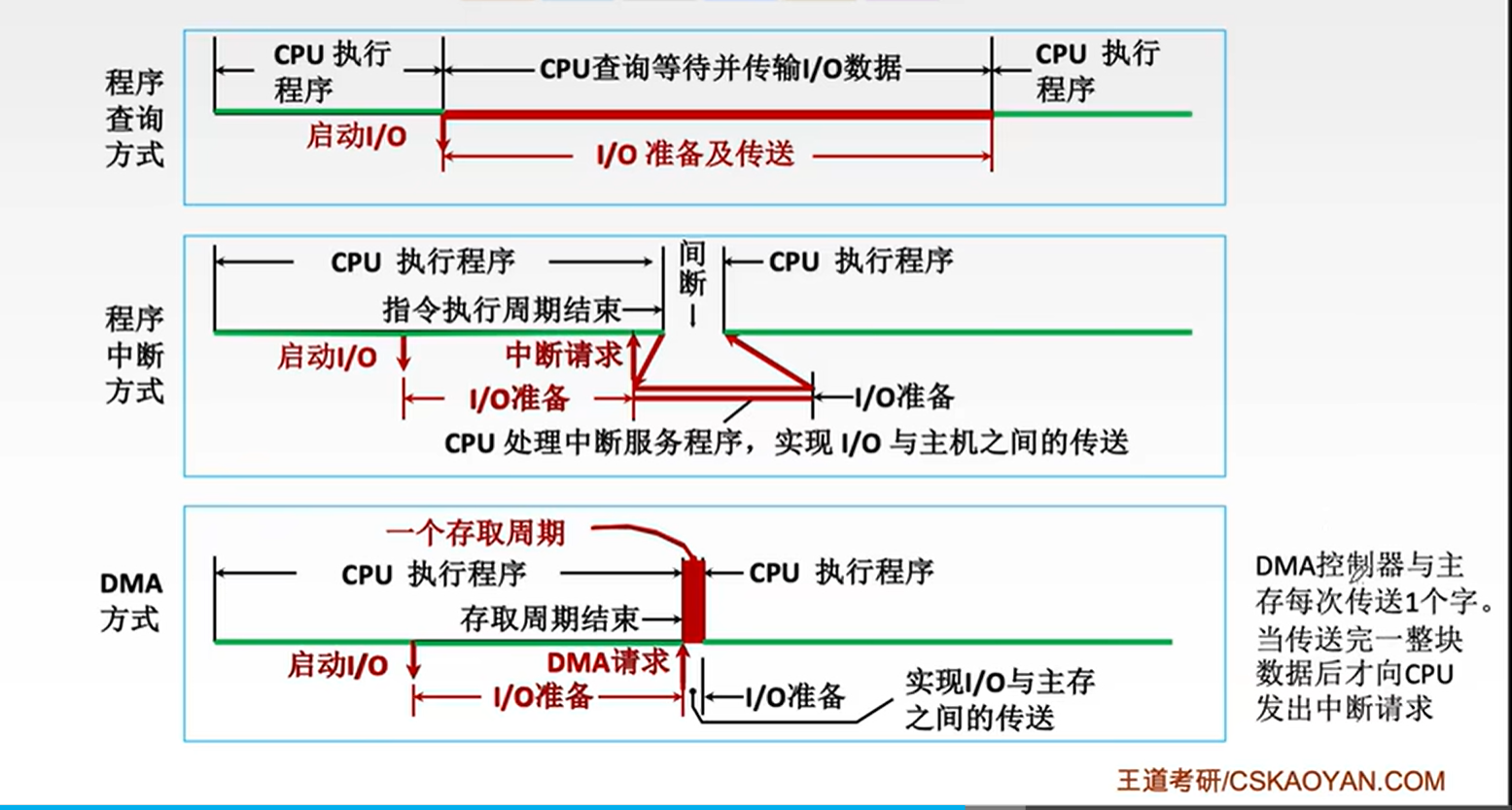

I/O设备与主机信息传送的控制方式

程序查询方式

• 只要一启动I/O设备，CPU便不断查询I/O设备的准备情况，从而终止原程序的执行，CPU在反复查询过程中，犹如原地踏步，效率不高

• I/O设备准备就绪后，CPU要一个字一个字地从I/O设备取出，经CPU送至主存，CPU和I/O设备处于串行工作状态

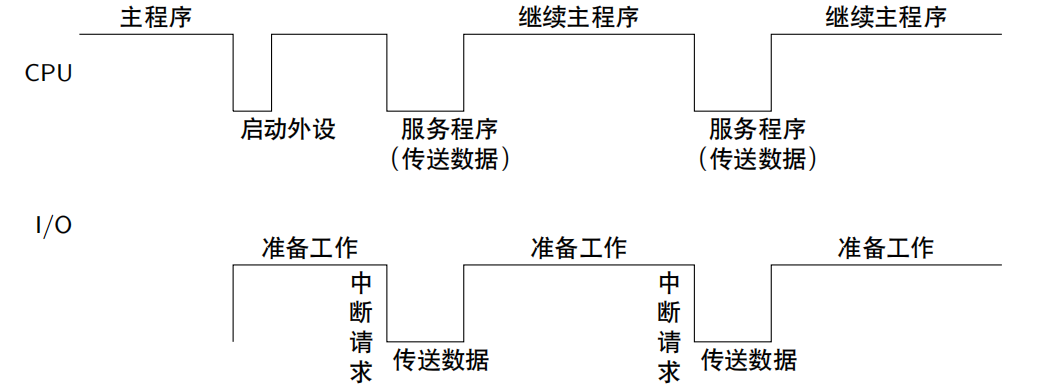

程序中断方式

• 程序中断方式在I/O设备进行准备时，CPU不必时刻查询I/O设备的准备情况，不出现踏步现象

• CPU执行程序与I/O设备做准备是同时进行的

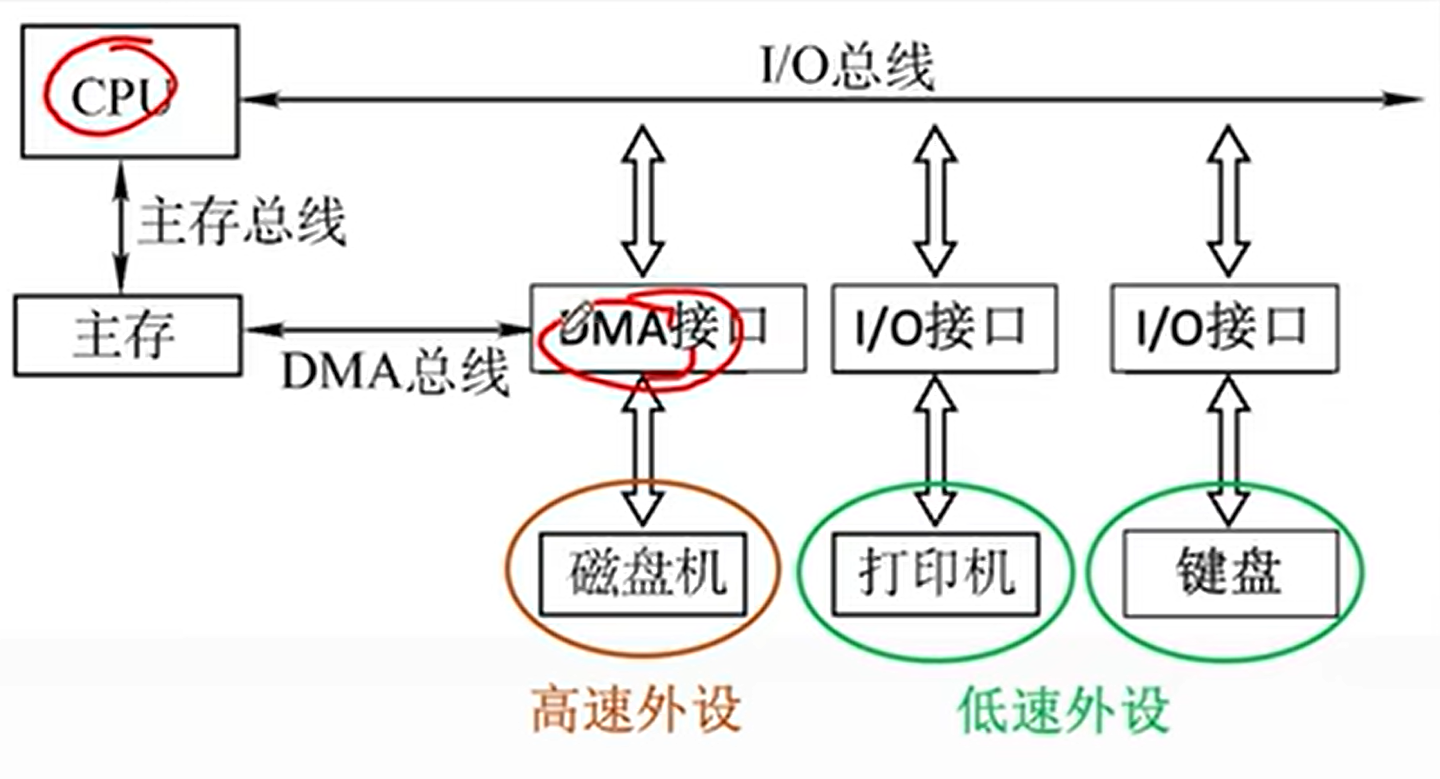

DMA方式

Direct Memory Access

• 主存和 I/O 之间有一条直接数据通道

• 主存与I/O设备交换信息时，无需调用中断服务程序

• 若出现DMA和CPU同时访问主存，CPU总是将总线占有权让给DMA，通常把DMA的这种占有称为窃取或挪用
• 窃取的时间一般为一个存取周期

• 在DMA窃取存取周期时，CPU尚能继续做内部操作

• CPU和I/O并行工作

总结

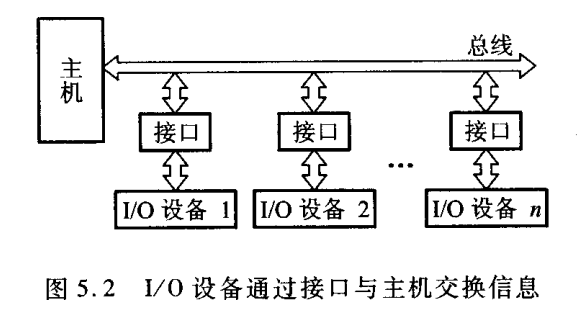

I/O接口

又称I/O控制器、设备控制器，负责协调主机与外部设备之间的数据传输，实现主机-I/O接口-I/O设备之间的通信

设置接口原因

I/O接口通常是指主机与I/O设备之间设置的一个硬件电路及其相应的软件控制

1. 实现设备的选择

2. 实现数据缓冲达到速度匹配

3. 有些I/O设备可能通过串行传送数据，而CPU一般为并行传送，通过接口可实现数据串-并格式的转化

4. 实现电平转换

5. CPU启动I/O设备工作，要向I/O设备发各种控制信号，通过接口可传送控制命令

6. I/O设备需要将其工作状态（“忙”“就绪”“错误”“中断请求”等）及时向CPU报告，通过接口可监视设备的工作状态，并可保存状态信息，供CPU查询

接口的功能和组成

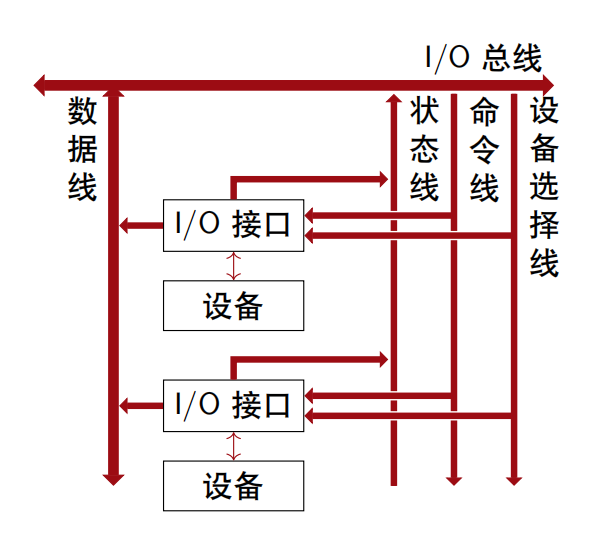

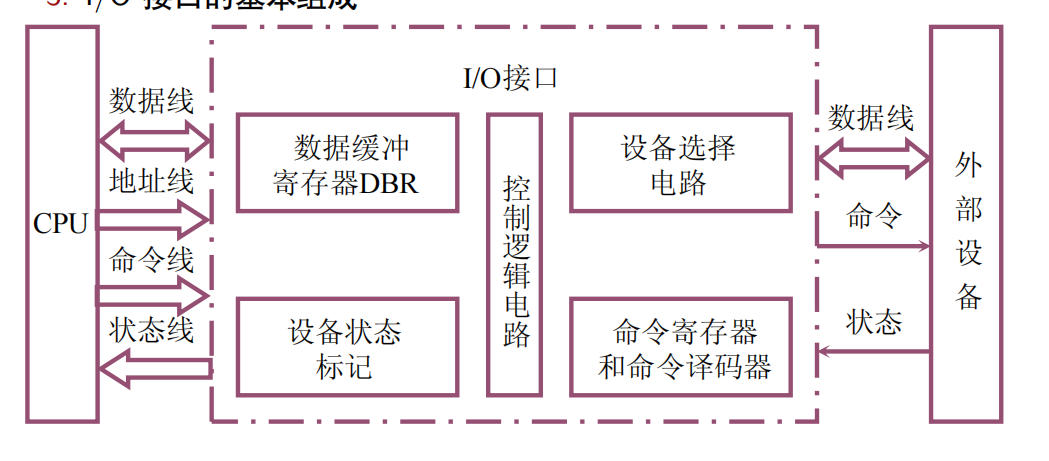

总线连接方式的I/O接口电路

• 数据线
• I/O设备与主机之间数据代码的传送线
• 根数一般等于存储字长的位数或字符的位数

• 设备选择线
• 用来传送设备码的
• 其根数取决于I/O指令中设备码的位数
• 若把设备码看作地址号，那么设备选择线又称为地址线

• 命令线
• 主要用以传输CPU向设备发出的各种命令信号
• 其根数与命令信号有关

• 状态线
• 将I/O设备的状态向主机报告的信号线

功能与组成

1. 选址功能 CPU究竟选择哪台设备，通过设备选择线上的设备码确定，将该设备码送至所有设备的接口，要求每个接口都必须具有选址功能，即当设备选择线上的设备码与本设备码相符时，应发出设备选中信号SEL 组成： 通过接口内的设备选择电路来实现

2. 传送命令功能 当CPU向I/O设备发出命令时，要求I/O设备能做出响应，如果I/O接口不具备传送命令信息的功能，那么设备无法响应 组成： 通常在I/O接口中设有存放命令的命令寄存器以及命令译码器

• 命令寄存器用来存放I/O指令中的命令码，受设备选中信号控制

• 只有被选中设备的SEL信号有效，命令寄存器才能接受命令线上的命令码

1. 传送数据的功能 数据必须通过接口才能实现主机与I/O设备间的传送，要求接口中具有数据通路，完成数据传送，这种数据通路还应具有缓冲能力，能将数据暂存在接口内 组成： 接口中通常设有数据缓冲寄存器，用于暂时存I/O设备与主机准备交换的信息，与I/O总线中的数据线是相连的

2. 反映I/O设备工作状态的功能 使CPU能及时了解I/O设备的工作状态，接口内必须设置一些反映设备工作状态的触发器 组成：设备状态标记

• 完成触发器D

• 工作触发器B

• 中断请求触发器INTR

• 中断屏蔽触发器MASK 所有的状态标志触发器都要与I/O总线中的状态相连

接口类型

1. 按数据传送方式分类

• 并行接口

• 串行接口
• 由于接口与主机之间是按照字节或字并行传送，因此对串行接口而言，内部还必须设有串-并转换装置

1. 按功能选择的灵活性分类

• 可编程接口

• 不可编程接口

1. 按通用性分类

• 通用接口

• 专用接口

1. 按数据传送的控制方式分类

• 程序性接口
• 用于连接速度较慢的I/O设备

中断接口，现代计算机一般采用程序中断方式实现主机与I/O设备间的信息交换，故都配有这类接口

• DMA接口
• 用于连接高速的I/O设备

I/O设备与主机信息传送的控制方式

程序查询方式

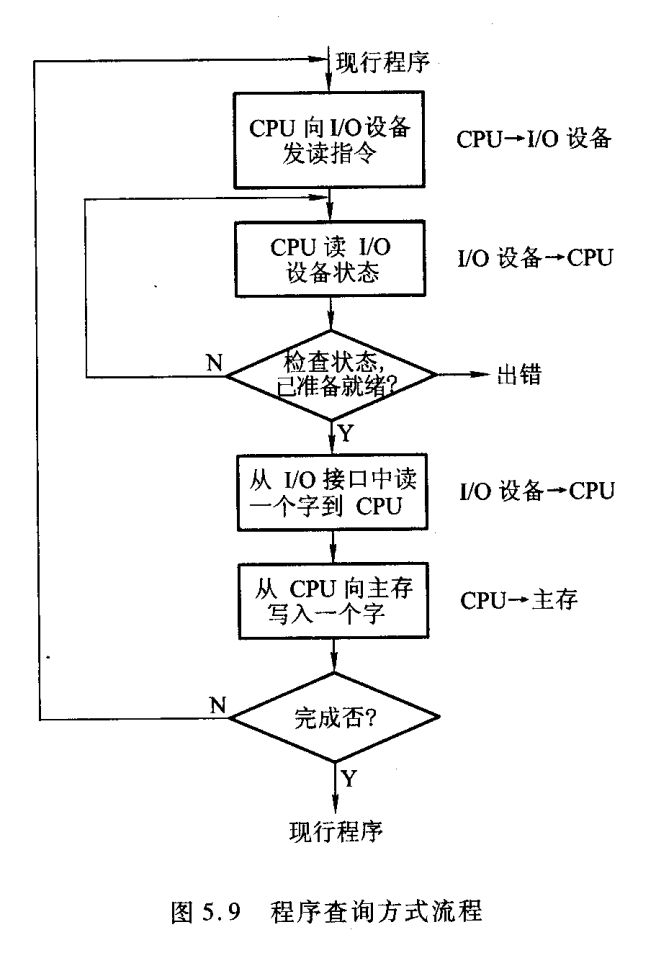

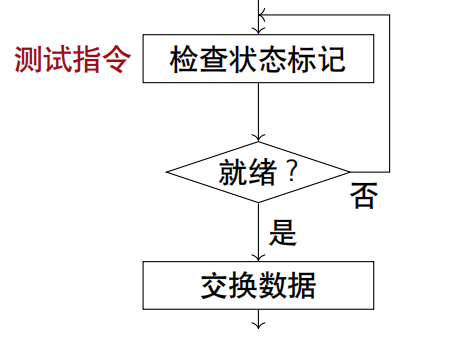

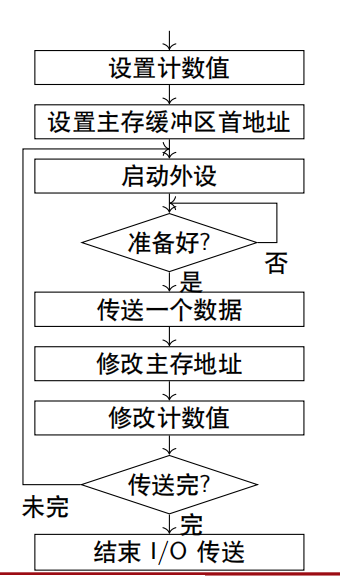

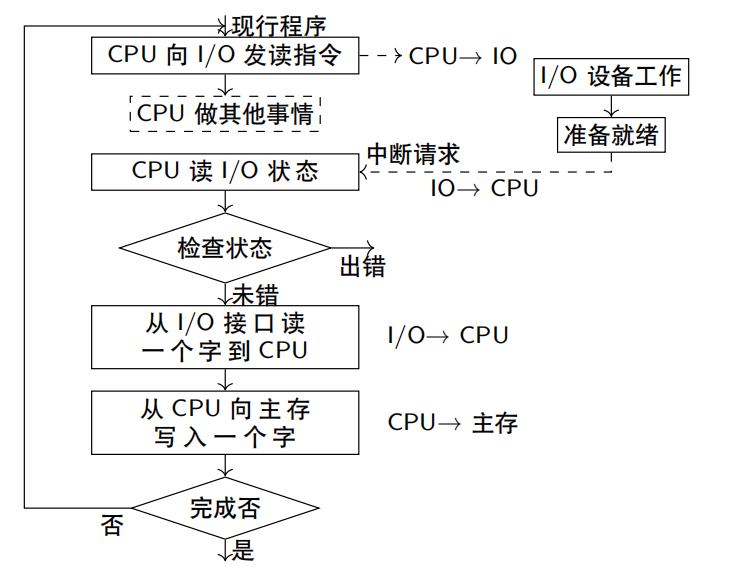

程序查询流程

• 单个I/O设备

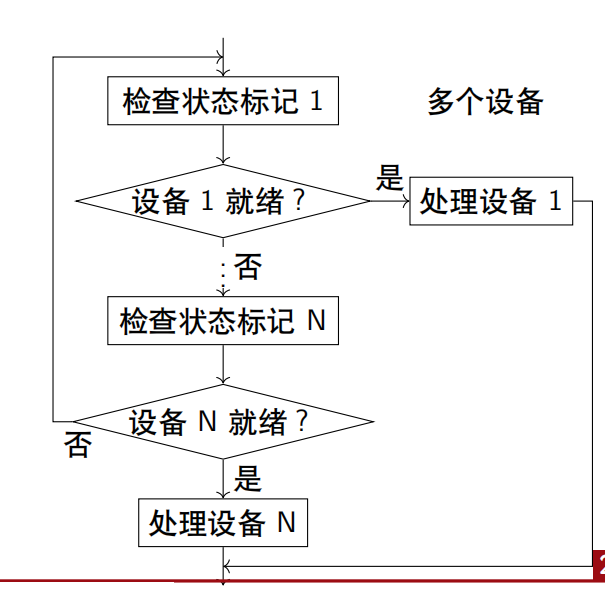

• 多个I/O设备 当I/O设备较多时，CPU需按各个I/O设备在系统中的优先级进行逐级查询 正确完成查询，执行：

• 测试指令：查询I/O设备是否准备就绪

• 传送指令：当I/O设备已准备就绪，执行传送指令

• 转移指令：若I/O设备未准备就绪，执行转移指令，转至测试指令，继续测试I/O设备的状态

接口电路（大概率不考）

程序中断方式

概念

• 中断请求

• 中断判优

• 中断响应

• 中断服务

• 中断返回

接口电路

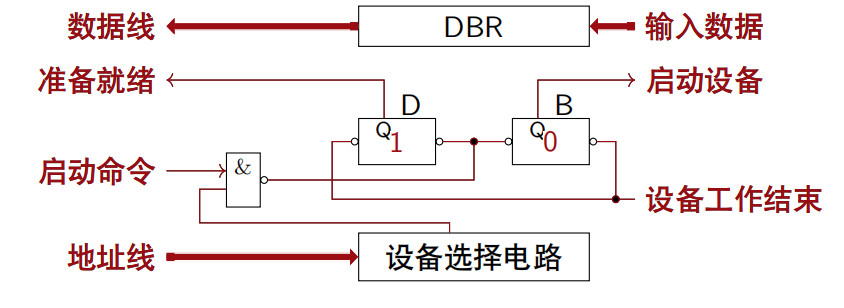

1. 中断请求触发器和中断屏蔽触发器 中断请求触发器 每台外部设备都必须配置一个中断请求触发器INTR，当其为1时，表示该设备向CPU提出中断请求 注意：当设备欲提出中断请求时，其设备本身必须准备就绪，接口内的完成触发器D的状态必须为1

1. 排队器 I/O中断而言，速度越高的I/O设备，优先级越高 [[中断系统]] 硬件方法：

• 在CPU内部设置一个统一的排队器，对所有的中断源进行排队

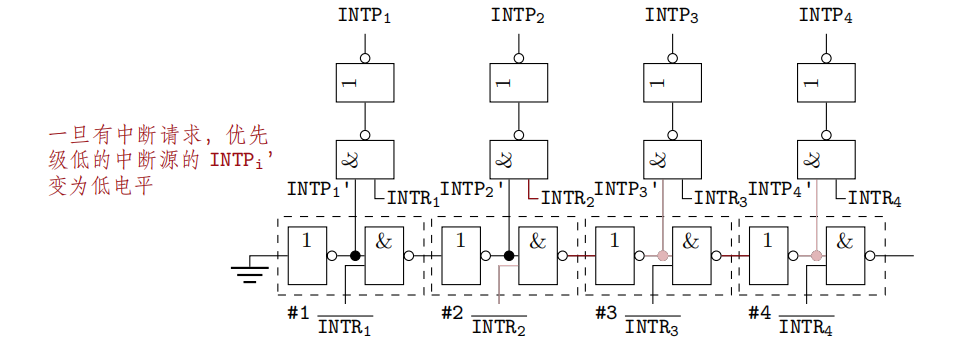

• 在接口电路中分别设置各个设备的排队器（链式排队器）

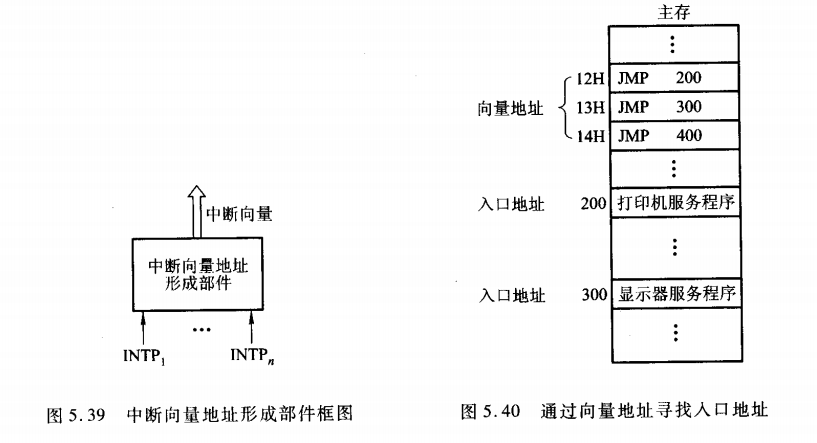

1. 中断向量地址形成部件

设备编码器

I/O中断处理过程

1. CPU响应中断的条件和时间 条件：

• 有中断请求

• CPU中的允许中断触发器EINT为1/IF=1

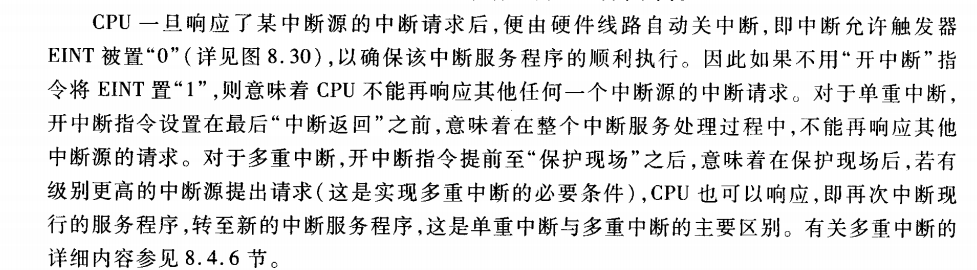

该触发器可用于开中断/关中断

• CPU响应中断的时间一定是在每条指令执行阶段的结束时刻

1. I/O中断处理过程

• 当CPU通过I/O指令中的地址码选中某设备

• CPU发启动I/O指令，将接口中的B置1，D置0

• 接口启动输入设备开始工作

• 输入设备将数据送入数据缓冲寄存器

• 输入设备向接口发出“设备工作结束”信号，将D置1，B置0，标志设备准备就绪

• 当D准备就绪（D=1)且本设备未被屏蔽(MASK=0)在指令执行阶段的结束时刻，由CPU发出中断查询信号

• 设备中断请求触发器INTR=1，标志设备向CPU发出中断请求，与此同时，INTR送至排队器，进行中断判优

• 若CPU允许中断（EINT=1)，设备被排队选中，进入中断响应阶段，由中断响应信号INTA将排队器输出送至编码器形成向量地址

• 向量地址送至PC，作为下一条指令的地址

• 由于向量地址中存放的是一条无条件转移指令，故这条指令执行结束后，无条件转至设备的服务程序入口地址，开始执行中断服务程序，进入中断服务阶段，通过输入指令将数据缓冲寄存器的输入数据送至CPU的通用寄存器，再存入主存的相关单元

• 中断服务程序的最后一条指令是中断返回指令，当其执行结束时，即中断返回至原程序的断点处

1. 中断服务程序的流程

• 保存程序断点---中断隐指令

• 保存通用寄存器和状态寄存器的内容---中断服务程序

• 存数指令、进栈指令

• 对不同的 I/O 设备具有不同内容的设备服务

• 要求在退出服务程序前，将原程序中断时的现场恢复到原来的寄存器中
• 取数指令、出栈指令

• 返回到原程序的断点处，以便继续执行原程序

特点

DMA方式

特点

• 停止CPU访问主存



• 当外设要求传送一批数据时，由DMA接口向CPU发送一个停止信号，要求CPU放弃地址线、数据线和有关控制线的使用权，在数据传送结束后，DMA接口通知CPU可以使用主存，并把总线控制权交回给CPU
• 优点：控制简单，适用于数据传输率很高的I/O设备实现成组数据的传送
• 缺点：DMA接口访问主存时，CPU基本处于不工作状态或保持原状态，未充分发挥CPU对主存的利用率

• 周期挪用/周期窃取

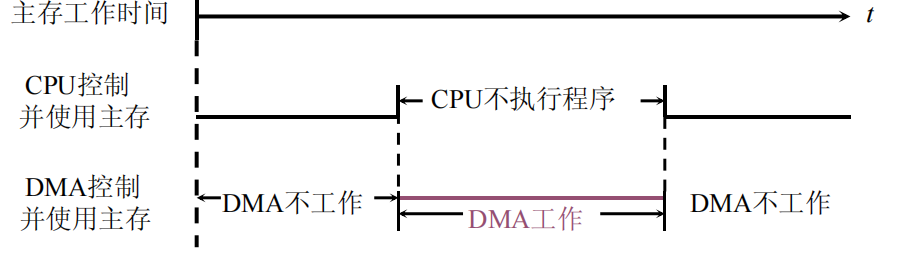

• 思想：每当I/O设备发出DMA请求时，I/O设备便挪用或窃取总线占用权一个或几个主存周期，而DMA不请求时，CPU仍继续访问主存
• DMA访问主存三种情况
• CPU此时不访问主存
• I/O设备请求DMA传送时，CPU正在访问主存，此时必须待存取周期结束，CPU才能将总线占有权让出
• I/O设备要求访问主存，CPU也要求访问主存
• I/O访问优先于CPU访存
• I/O不立即访问主存就可能丢失数据，这是I/O要窃取一两个存取周期，意味着CPU在执行访问主存指令过程中插入了DMA请求，并挪用了一两个存取周期
• 适合于I/O设备的读写周期大于主存周期的情况

• DMA与CPU交替访问
• 适合于CPU的工作周期比主存存取周期长的情况
• 不需要总线使用权的申请、建立和归还过程，总线使用权是通过C1、C2分别控制的

DMA接口的功能和组成

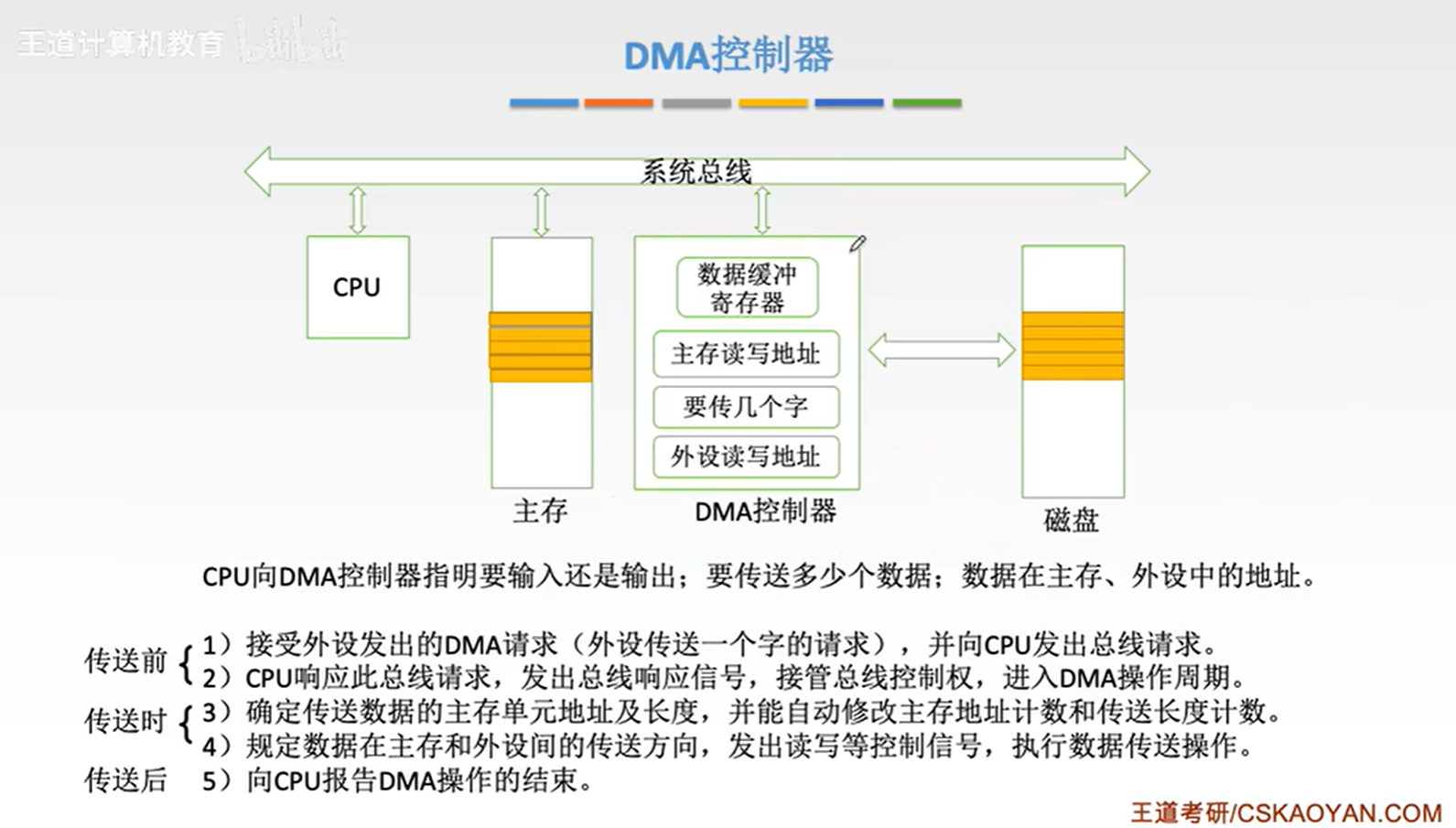

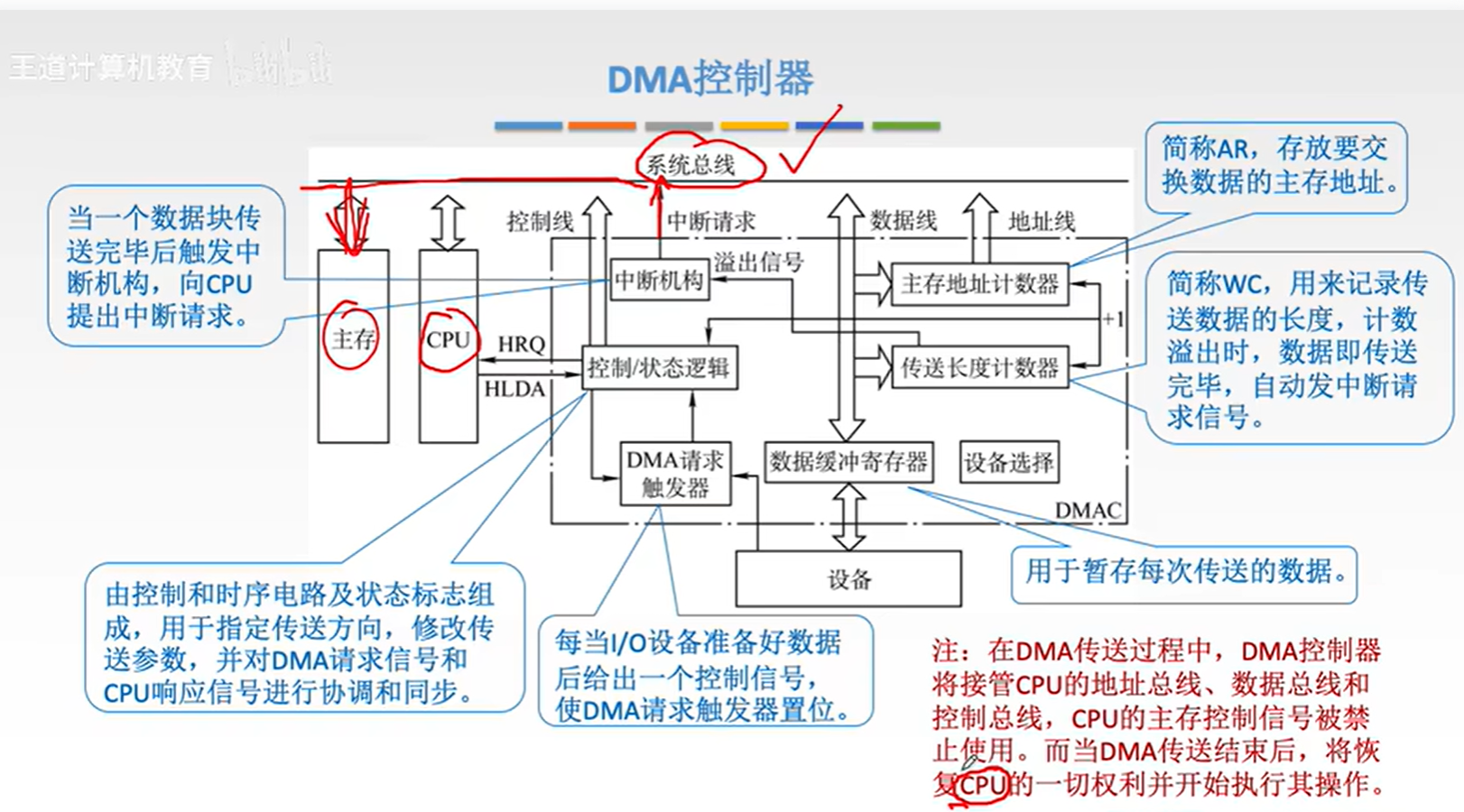

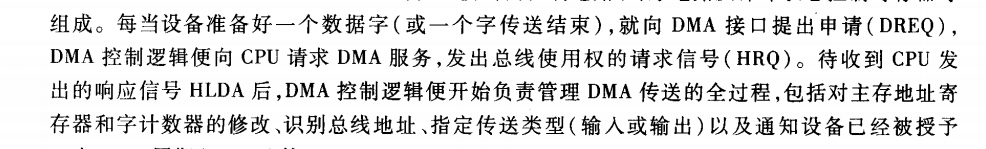

利用DMA方式传送数据时，数据的传输过程完全由DMA接口电路控制，故DMA接口又有DMA控制器之称

功能

• 向 CPU申请DMA 传送

• 在CPU允许DMA工作时，处理总线控制权的转交，避免因进入DMA工作而影响CPU正常活动或引起总线竞争

• 在DMA期间管理系统总线、控制数据传送

• 确定数据传送的内存首地址和长度、修正传送过程中的数据地址和长度

• 在数据块传送结束时，给出DMA操作完成信号

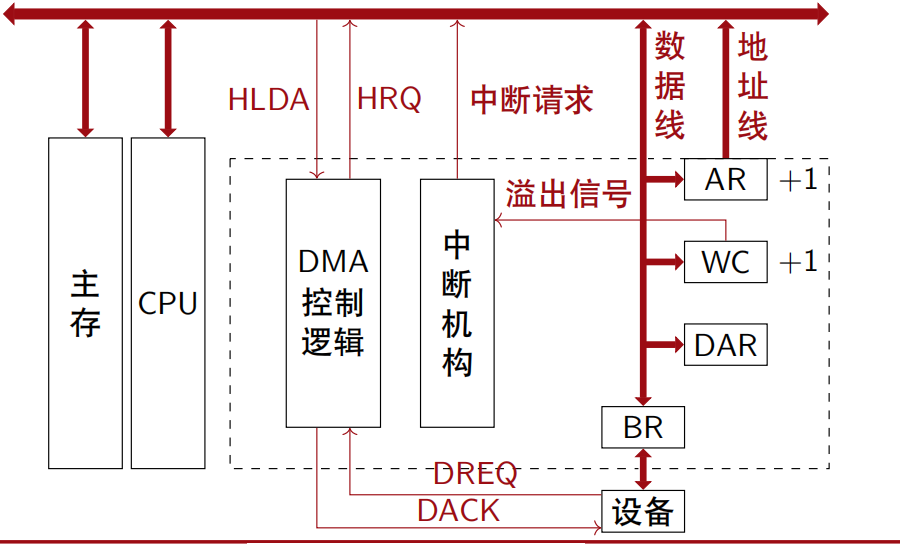

组成

1. 主存地址寄存器（AR） 主要用于存放主存中需要交换数据的地址 在DMA传送数据前，必须通过程序将数据在主存中的首地址送到主存地址寄存器，在DMA传送过程中，每交换一次数据，将地址寄存器内容加1，直到一批数据传送完毕为止

2. 字计数器（WC） 用于记录传送数据的总字数，通常以交换字数的补码值预置，在DMA传送过程中，每传送一个字，字计数器加1，直到计数器为0，即最高位产生进位时，表示该批数据传送完毕 于是DMA接口向CPU发中断请求信号

3. 数据缓冲寄存器（BR） 暂存每次传送的数据

4. DMA控制逻辑 负责DMA的传送过程，由控制电路、时序电路、命令状态寄存器等组成

5. 中断机构 当字计数器溢出时，表示一批数据交换完毕，由溢出信号通过中断机构向CPU提出中断请求，请求CPU作DMA操作的后处理

6. 设备地址寄存器(DAR) 存放设备的设备码或表示设备信息存储区的寻址地址

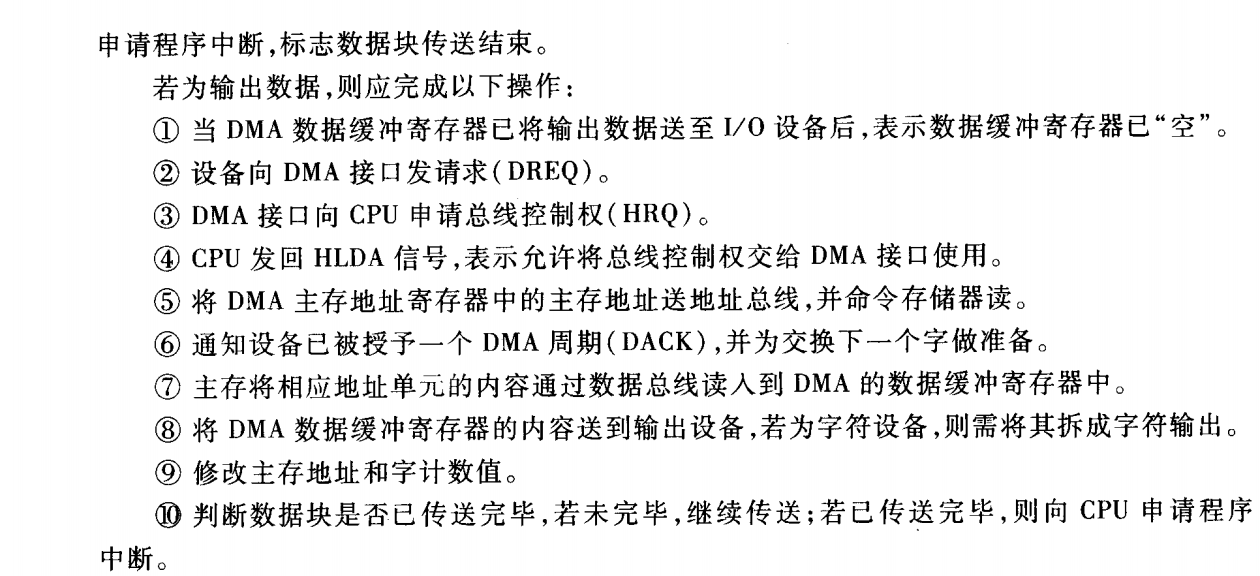

DMA工作过程

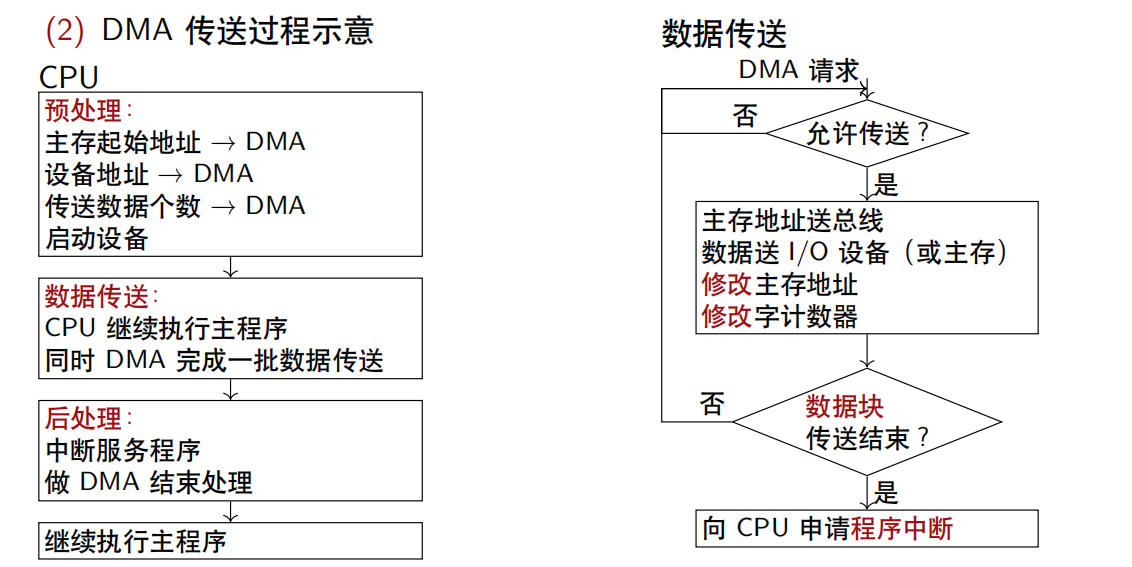

DMA传送过程

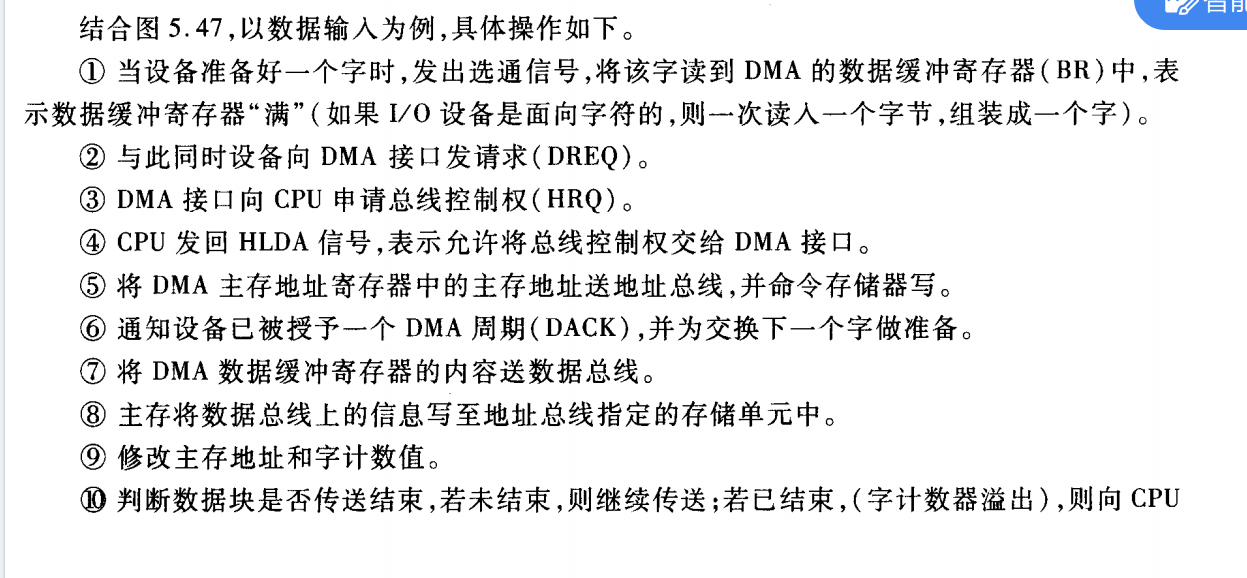

1. 预处理 在DMA接口开始工作之前，CPU执行几条输入输出指令给它预置如下信息

• 给DMA控制逻辑指明数据传送方向是输入（写主存）还是输出（读主存）

• 向DMA设备地址寄存器送入设备号，并启动程序

• 向DMA主存地址寄存器送入交换数据的主存起始地址

• 对字计数器赋予交换数据的个数

1. 数据传送

2. 后处理 转去执行中断服务程序，做一些DMA的结束工作

• 校验送入主存的数是否正确

• 是否继续用 DMA

• 测试传送过程是否正确，错则转诊断程序

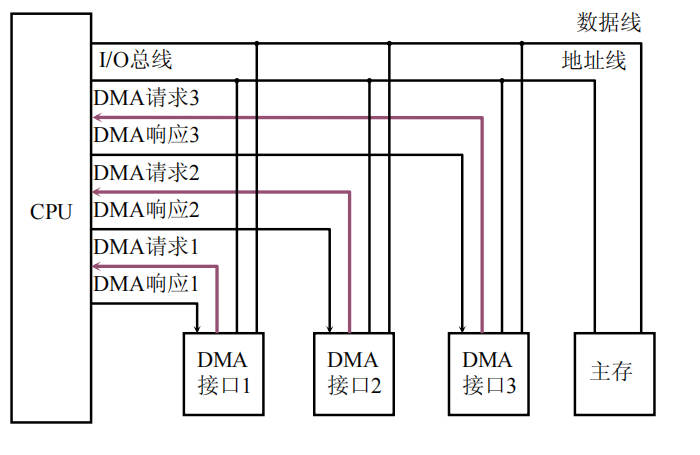

DMA接口与系统的连接方式

• 具有公共请求线的 DMA 请求

• 独立的 DMA 请求

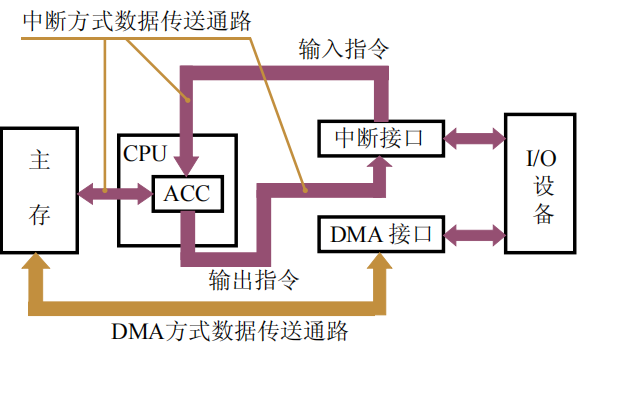

DMA vs 程序中断方式
